Rotary Joint (Döner Eklem) Nedir?

Rotary Joint, (Türkçe adıyla Döner Eklem veya Döner Rakor), sabit bir boru hattı ile dönen bir silindir, mil veya tambur arasında sızdırmaz bir bağlantı kuran mekanik bir cihazdır.

Temel görevi; su, buhar, yağ, hava veya hidrolik akışkan gibi maddelerin, akışı kesilmeden ve dışarı sızmadan hareketli parçalara iletilmesini sağlamaktır.

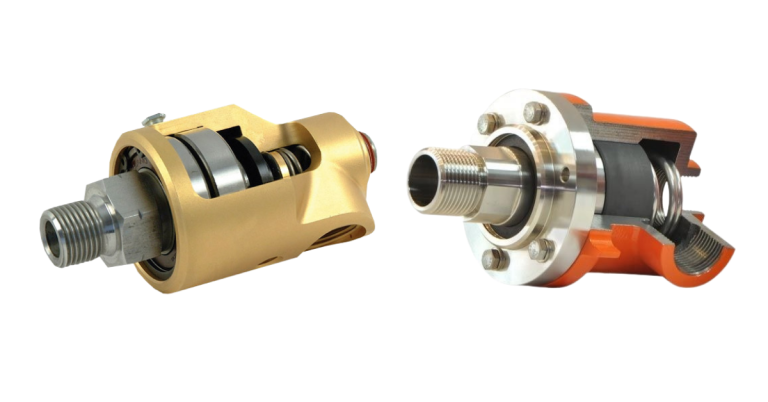

Döner Eklem Nasıl Çalışır? (Çalışma Prensibi)

Döner eklemlerin çalışma mantığı, hassas sızdırmazlık ve yataklama teknolojisine dayanır. Temel çalışma prensibini şu adımlarla özetleyebiliriz:

1. Giriş: Akışkan (su, buhar vb.), cihazın sabit olan gövdesindeki giriş portundan içeri girer.

2. Sızdırmazlık: Cihazın içinde, biri sabit diğeri dönen parçaya bağlı iki adet sızdırmazlık yüzeyi (genellikle karbon grafit, seramik veya silisyum karbür) bulunur. Bu yüzeyler birbirine çok yakın temas eder.

3. Transfer: Akışkan, bu sızdırmazlık bariyerinden geçerek dönen şaftın (rotor) içindeki kanala aktarılır.

4. Dönüş: Rulmanlar, rotorun gövde içinde sürtünmeyi minimize ederek rahatça dönmesini sağlar.

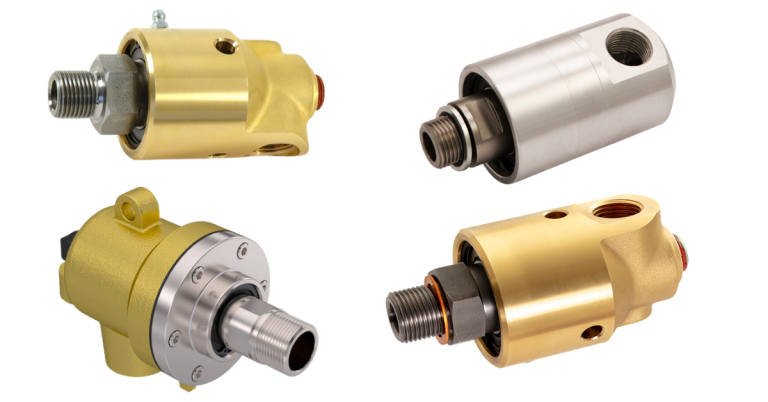

Rotary Joint Çeşitleri

Kullanılan akışkanın cinsine ve uygulama alanına göre döner eklemler farklılık gösterir:

• Tek Yollu (Single Flow): Akışkanın sadece bir yöne (içeriye) aktarıldığı modellerdir.

• Çift Yollu (Dual Flow): Aynı eklem üzerinden akışkanın hem girmesini hem de geri dönmesini (tahliye) sağlayan sistemlerdir.

• Yüksek Hızlı Eklemler: CNC tezgahları gibi çok yüksek devirlerde çalışan makineler için tasarlanmıştır.

• Çok Kanallı (Multi-Passage): Aynı anda farklı sıvıların veya gazların (örneğin hem hava hem hidrolik yağ) birbirine karışmadan iletilmesini sağlar.

Kullanım Alanları: Nerelerde Kullanılır?

Döner eklemler, hareketin olduğu hemen hemen her ağır sanayi kolunda karşımıza çıkar:

• Tekstil Sektörü: Kurutma silindirlerinde buhar aktarımı için.

• Kağıt Sanayii: Kağıt hamurunun kurutulması aşamasında devasa merdanelerin ısıtılmasında.

• Plastik ve Ambalaj: Ekstrüzyon hatlarında soğutma suyu transferinde.

• Demir Çelik: Sürekli döküm hatlarında merdanelerin soğutulmasında.

• İşleme Merkezleri (CNC): Takım içinden su verme (soğutma sıvısı) sistemlerinde.

Doğru Rotary Joint Seçimi Neden Önemlidir?

Yanlış döner eklem seçimi; sızıntılara, basınç kayıplarına ve en önemlisi üretim hattının durmasına neden olur. Seçim yaparken şu kriterlere dikkat edilmelidir:

• Akışkan Türü (Su, buhar, yağ, hava)

• Basınç Değeri

• Sıcaklık Aralığı

• Dönüş Hızı (RPM)

Sonuç

Rotary joint sistemleri, endüstriyel makinelerin verimliliğini artıran ve karmaşık akışkan transfer süreçlerini güvenli hale getiren kritik bileşenlerdir. Tesisiniz için en uygun çözümü seçmek, uzun vadede bakım maliyetlerinizi düşürecektir.

Sektörünüze özel döner eklem çözümleri ve teknik destek için bizimle iletişime geçebilirsiniz.
